产品概述

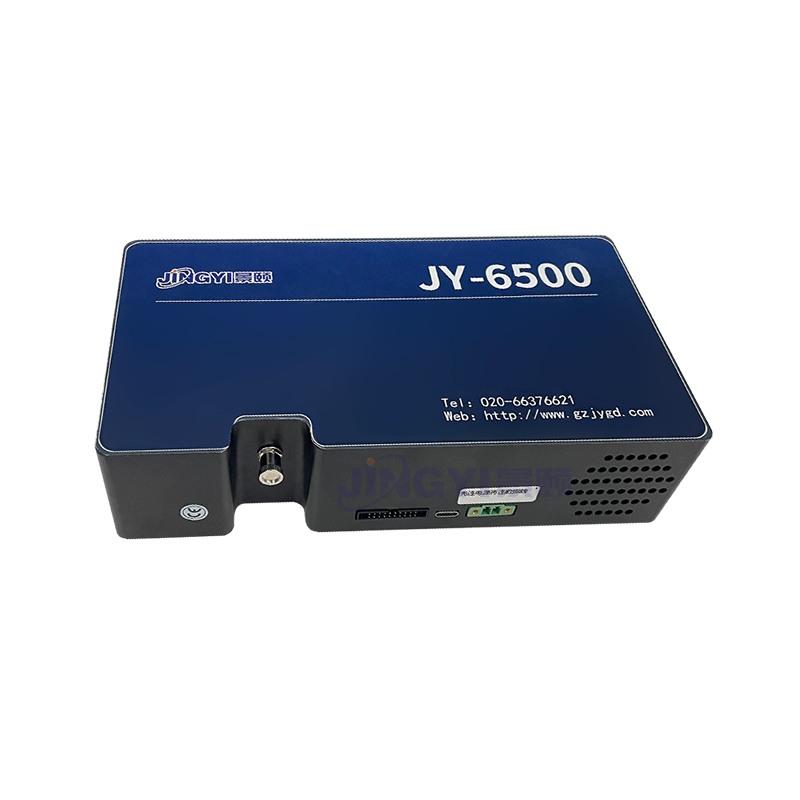

景颐光电研制的高性能制冷型微型光纤光谱仪，它采用1044×64像素的制冷型线性CCD，CCD采用半导体制冷技术，CCD可工作在设定的恒温环境（最低可达-15°C），从而大幅度降低了传感器的噪声，获得了极佳的信噪比（比同类竞争对手提高了约2倍），而且提高了测量可靠性，测量结果不随环境温度变化。同时，特别定制了超低噪声CCD信号处理电路，其量化噪声小于3 counts，为业界最佳水平。可接收SMA905光纤输入光或者自由空间光，通过USB2.0或者UART端口，输出测量所得的光谱数据。只需要一个5V直流电源供电，非常便于集成使用。
产品特点
探测器：背照式CCD（制冷至-15 oC）
探测器像素：1044×64
超低噪声CCD信号处理电路
光谱范围: 180-1100nm
光谱分辨率: 0.1-4 nm(取决于光谱范围、狭缝宽度)
光路结构：交叉C-T
积分时间：2ms-130s
供电电源：DC 5V±10% @ <2.3A
18 bit, 570KHz A/DConverter
光输入接口：SMA905或自由空间
数据输出接口: USB2.0(High speed)或UART
20针双排可编程外扩接口
典型应用
拉曼光谱仪
微量、快速分光光度计；
光谱分析/辐射分光分析/分光光度分析
透过率、吸光度检测；
反射率检测；
紫外、可见和短波近红外
波长检测
探测器 |
类型 | 线阵背照式CCD (制冷到 -20°C) |
探测光谱范围 | 180-1100nm |
有效像素 | 1044 x 64 |
像元尺寸 | 24μm×24μm |
全量程范围 | ~600 ke- |
灵敏度 | 6.5 uV/e- |
暗噪声 | 8 e- |
光学参数 |
波长范围 | 180-1100nm |
光学分辨率 | 0.01-1.3 nm （取决于狭缝、光谱范围） |
性噪比 | >1000：1 |
动态范围 | 50000：1 |
工作温度 | -10-45 oC |
工作湿度 |
|
光路参数 |
光学设计 | f/4 交叉非对称C-T光路 |
焦距 | 98 mm for incidence / 107 mm for output |
入射狭缝宽度 | 5、10、25、50、100、150、200 μm 可选，其他尺寸可定制 |
入射光接口 | SMA905光纤接口、自由空间 |
电气参数 |
积分时间 | 8 ms - 30 min |
数据输出接口 | USB 2.0 |
ADC位深 | 18 bit（输出18 bit） |
供电电源 | DC 5V±10% |
工作电流 |
|
存储温度 | -20°C to 70°C |
操作温度 | -10°C to 45°C |
物理参数 |
尺寸 | 217×110×52 mm3 |
重量 | 1.65 kg |
Sealing | Anti-sweat |
